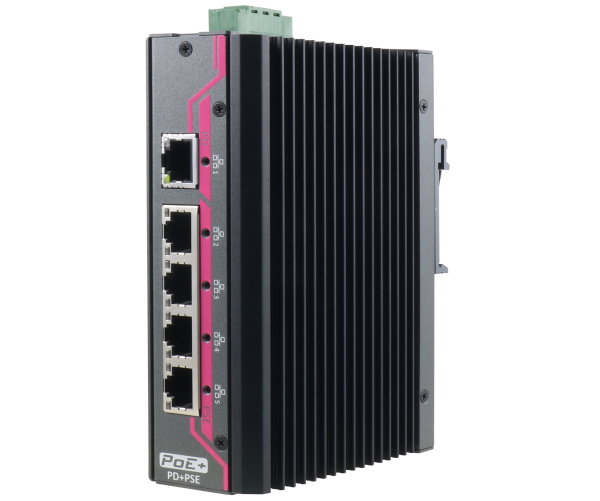

EDX-104 모바일 보안 감시 시스템

PoE+ PD 및 DC 전력 입력이 가능한 모바일 보안 감시 5포트 PoE+ 비관리 산업용 이더넷 스위치

Five 10/100/1000 Mbps Gigabit Ethernet ports
Supports IEEE 802.3at PoE+ PSE on port 2~5
Up to 25.5 W power output on each port, total 80W power budget
Dual power Input:
– PoE+ PD (Powered Device) mode via port 1
– 24/48 VDC input with power connector
EMS level 3 protection for industrial environments
Industrial-grade, -25°C to 70°C fanless operation
IP50 (EDX-104J) housing

Overview

Introduction

Neousys의 EDX-104 시리즈는 IEEE 802.3at PSE/PD 기능과 IP 보호를 위한 팬리스 엔클로저를 결합한 세계 최초의 PoE+ 비관리 스위치입니다. 802.3(10BASE-T), 802.3u(100BASE-TX) 및 802.3ab(1000BASE-T)을 따르는 5개의 기가비트 이더넷 포트를 제공한다. 포트 4개가 802.3at PoE+PSE(Power Sourcing Equipment) 기능을 지원하며 각 포트의 PoE PD에 최대 25.5W까지 전달할 수 있습니다.

이중 전원 모드의 특징은 산업용 EDX-104를 독특하게 만드는 것입니다. PoE+ PD로 작동할 수 있어, PSE로 부터 이더넷 케이블을 이용하여 간단하게 전원을 켤 수 있습니다. 또는 PSE가 불가능할 때, 24/48 VDC(직류 볼트)를 공급하여 작동할 수 있습니다. PSE와 PD의 조합은 이더넷 케이블만이 모든 것을 연결하면 되기 때문에 설치와 유지보수의 노력을 최소화합니다. 산업용 EDX-104 시리즈는 EMS 레벨3 보호 기능으로 설계 되었습니다. -25°C ~ 70°C의 팬리스 작동 및 IP 보호 기능을 갖춘 산업용 EDX-104는 산업 환경을 위한 단순하면서도 견고한 이더넷 스위치입니다.

EDX-104 series is world’s first PoE+ unmanaged switch combining IEEE 802.3at PSE/PD capability and fanless enclosure for IP protection. It offers five Gigabit Ethernet ports compliant with 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T). Four of its ports support 802.3at PoE+ PSE (Power Sourcing Equipment) capability and can deliver up to 25.5W to PoE PD on each port.

The feature of dual power mode is what makes EDX-104 unique. It can operate as a PoE+ PD thus you can simply power it using a Ethernet cable from a PSE. Or, when PSE is not available, you can supply 24/48 VDC to make it work. The combination of PSE and PD minimizes the effort of installation and maintenance as only Ethernet cables are needs to connect everything. EDX-104 series is designed with EMS level 3 protection. Combing its -25°C to 70°C fanless operation and IP protection, EDX-104 is a simple yet rugged Ethernet switch for your industrial environments.

#EDX-104 #산업용PC #Fanless PC #스마트 팩토리 #이더넷 #Edge AI

Specifications

EDX-104
PoE Standard	IEEE 802.3at PSE (port 2~5) IEEE 802.3at PD (port 1)
Ethernet Standard	IEEE 802.3 for 10BASE-T IEEE 802.3u for 100BASE-TX IEEE 802.3ab for 1000BASE-T IEEE 802.3x for Flow Control
# of Port	5-port, 1000/100/10 Mbps, auto-negotiation
Switch Features	MAC table size: 8192 entries Frame buffer memory: 1 Mb Jumbo frame support: 10 KB
Ethernet Connector	RJ-45, PSE power out: V+/V+/V-/V- on pin 1/2/3/6 (EDX-104J)
Power Input (PD Mode)	Via Ethernet port 1 (RJ-45)(EDX-104J) total power budget for PSE: 25 W
Power Input (DC Mode)	24/48 VDC, via 3-pin terminal block(EDX-104J) total power budget for PSE:80 W

Mechanical
Dimension	40 mm (W) x 92 mm (D) x139 mm (H)

SPEC
IP Rating	IP50 (EDX-104J)
EMC	CE/FCC Class A, according to EN 50022 & EN 55024 EN 50155 / 50121-3-2
EMS	EN 61000-4-2 (Level 3), EN 61000-4-3 (Level 3), EN 61000-4-4 (Level 3),EN 61000-4-5 (Level 3), EN 61000-4-6 (Level 3), EN 61000-4-8 (Level 3)
Operating Temperature	-25°C to 70°C
Vibration	Operating, 5 Grms, 5-500 Hz, 3 Axes, according to IEC60068-2-64
Shock	Operating, 50 Grms, Half-sine 11 ms Duration, according to IEC60068-2-27
Weight	0.5 kg (EDX-104J)
Shock	Operating, 50 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
EMC	CE/FCC Class A, according to EN 55022 & EN 55024
