Intel® Elkhart Lake Atom® x6425E 울트라 컴팩트 팬리스 임베디드 컨트롤러, 2.5GbE 및 PoE+ 탑재

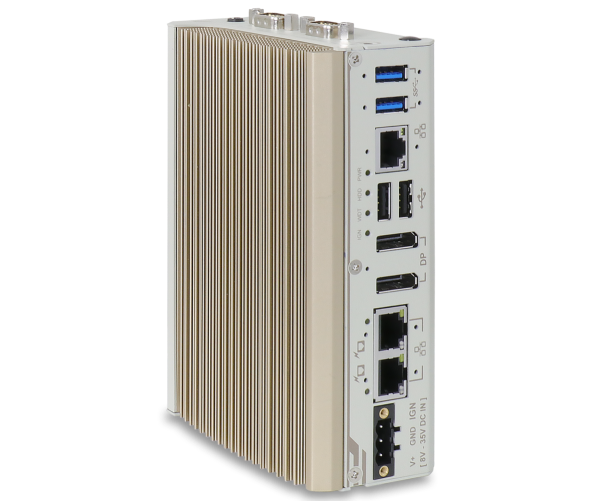

POC-400 Intel Elkhart Lake Atom 초소형 PC

Intel® Elkhart Lake Atom® x6425E quad-core 2.0GHz/ 3.0GHz 12W processor
Rugged -25 °C to 70 °C fanless operation
2x 2.5GbE PoE+ ports and 1x 2.5GbE port with screw-lock
2x USB 3.1 Gen1 and 2x USB 2.0 ports with screw-lock
M.2 2280 M key SATA interface
Dual DP display outputs supporting 4096 x 2160 resolution

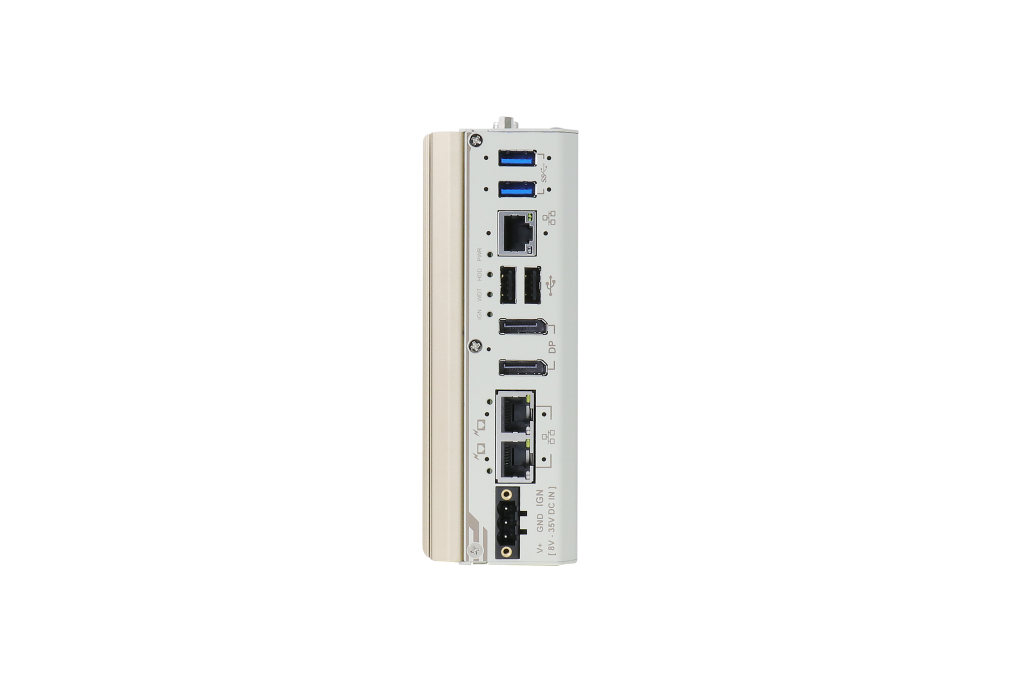

Front I/O access DIN-mounting design
MezIO™ compatible

Overview

Introduction

Neousys의 POC-400은 산업용 애플리케이션을 위한 팬리스 타입의 울트라 컴팩트 임베디드 산업용 Fanless PC입니다. 최신 Intel® Elkhart Lake platform Atom® x6425E 4코어 CPU를 활용하여 이전 세대 대비 CPU 1.7배, GPU 2배로 퍼포먼스 개선되었습니다.

산업용 Fanless PC POC-400은 성능 향상과 함께 제한된 공간에도 쉽게 설치할 수 있도록 단 56 x 108 x 153mm (W x D x H)의 울트라 컴팩트 디자인과 풍부한 전면 액세스 I/O 인터페이스를 채용하였으며 DIN-Rail 마운팅 Kit를 기본 제공합니다. IEEE 802.3 PoE+ 성능을 갖춘 3개의 2.5GBASE-T Ethernet 포트로 NBASE-T 카메라 등의 디바이스를 위한 더 높은 데이터 대역폭을 제공하며 1000/100/10 Mbps Ethernet과도 호환됩니다. 또한 일반 산업용 애플리케이션을 위한 4K DisplayPort 2개, USB 3.1 Gen1 2개, USB 2.0 2개, COM 포트를 갖추고 있습니다.

기능 확장을 위한 Neousys만의 독창적인 MezIO™ 인터페이스를 지원하므로, MezIO™ 모듈을 설치하여 isolated DIO, RS-232/422/485, 점화 전원 컨트롤, 4G/5G 모듈 등의 기능을 추가할 수 있습니다. 산업용 Fanless PC POC-400은 또한 내부에 Google TPU 또는 Intel® Movidius VPU 모듈을 장착할 수 있는 M.2 E-Key Socket이 있으므로 ‘엣지’에서 가벼운 AI 인퍼런스 플랫폼으로 변환 가능합니다.

새로운 10nm Atom® CPU, 2.5G Ethernet 포트, PoE+, 기능 확장성과 울트라 컴팩트 케이스를 결합한 산업용 Fanless PC Neousys의 POC-400은 작으면서도 활용도 높은 임베디드 산업용 Fanless PC로서 다양한 산업용 애플리케이션 현장에서 사용할 수 있습니다.

POC-400 is an ultra-compact fanless embedded computer for industrial applications. It utilizes the latest Intel® Elkhart Lake platform Atom® x6425E 4-core CPU that can deliver 1.7x CPU and 2x GPU performance improvement, compared to the previous generation.

In addition to the performance boost, POC-400 features an ultra-compact design measuring just 56 x 108 x 153 mm, which can easily fit into restricted spaces. The system comes with a DIN-rail mounting chassis and an abundance of front-access I/O interfaces. Featuring three 2.5GBAST-T Ethernet ports with IEEE 802.3 PoE+ capability, they provide higher data bandwidth for devices such as NBAST-T cameras and is backward-compatible with 1000/100/10 Mbps Ethernet. It also has two 4K DisplayPort, 2x USB3.1 Gen1, 2x USB 2.0 and COM ports for general industrial applications.

Supporting Neousys’ proprietary MezIO™ interface for function expansion, you can add functions such as isolated DIO, RS-232/422/485, ignition control and 4G/ 5G by installing a MezIO™ module. Moreover, POC-400 comes with an internal M.2 E key socket for a Google TPU or an Intel® Movidius VPU module to transform it into a lightweight AI inference platform at the edge.

Combing the new 10nm Atom® CPU, 2.5G Ethernet ports, PoE+ and ultra-compact enclosure with function expansion capabilities, Neousys’ POC-400 is a compact and yet versatile embedded controller that can fuel various industrial applications.

POC-400 제작 블로그 링크입니다.(클릭)

#POC-400 #산업용PC #Fanless PC #Atom x6425E #임베디드PC #스마트 팩토리 #Edge AI

Specifications

System Core
Processor	Intel® Elkhart Lake Atom® x6425E quad-core 2.0GHz/3.0GHz 12W processor
Graphics	Integrated Intel® UHD Graphics
Memory	Up to 32 GB DDR4-3200 SDRAM by one SODIMM socket
TRM	Supports fTPM 2.0

Panel I/O Interface
Ethernet	3x 2.5GBASE-T Ethernet ports by Intel® I225 GbE controllers
POE	Optional IEEE 802.3at PoE+ on port #2 and #3
Video Port	2x DisplayPort connector, supporting 4096 x 2160 resolution @ 60Hz
USB	2x USB 3.1 Gen1 (5 Gbps) ports 2x USB 2.0 ports

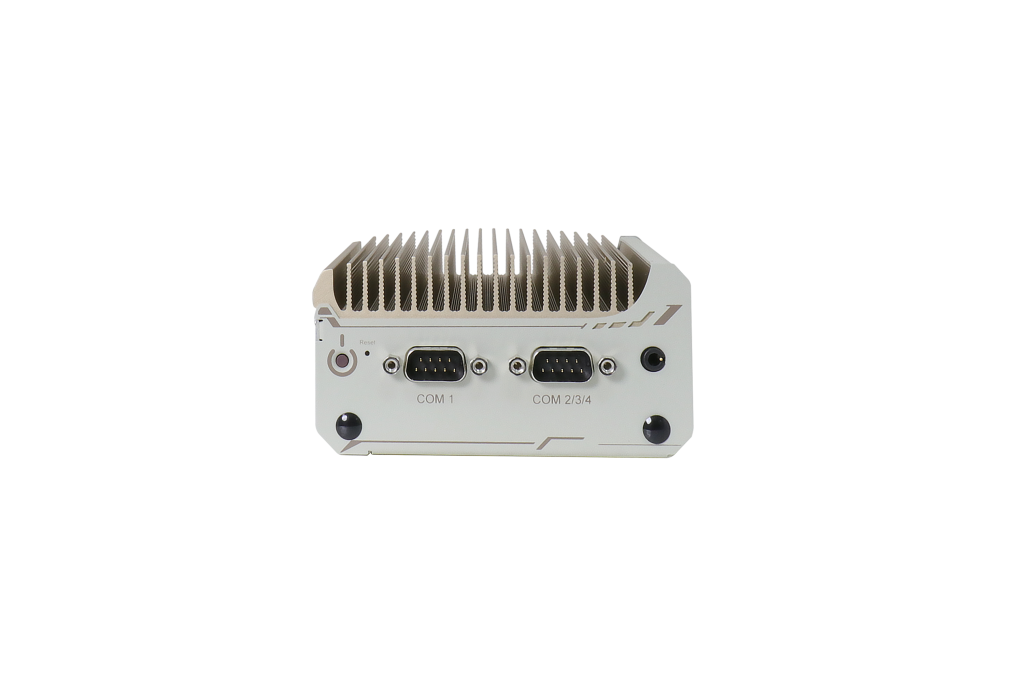

Serial Port	1x software-programmable RS-232/422/485 ports (COM1) 3x 3-wire RS-232 ports (COM2/3/4) or 1x RS-422/485 port (COM2)
Audio	Optional 1x 3.5 mm jack for mic-in and speaker-out

Internal Expansion Bus
M.2 E key	1x M.2 2230 E key socket for WiFi, Google TPU or Movidius VPU module
Expandable I/O	1x MezIO™ expansion port for Neousys MezIO™ modules

Storage Interface
M.2 M key	1x M.2 2280 SATA interface

Power Supply
DC Input	1x 3-pin pluggable terminal block for 8-35V DC input

Mechanical
Dimension	56 mm (W) x 108 mm (D) x 153 mm (H)
Weight	0.96kg
Mounting	DIN-rail mount (standard) or Wall-mount (optional)

Environmental
Operating Temperature	-25°C ~ 70°C
Storage Temperature	-40°C ~85°C**
Humidity	10%~90% , non-condensing
Vibration	Operating, MIL-STD-810G, Method 514.7, Category 4
Shock	Operating, MIL-STD-810G, Method 516.7, Procedure I
EMC	CE/FCC Class A, according to EN 55032 & EN 55035

* The 100% CPU/GPU loading for high temperature test is applied using Passmark® BurnInTest™ v8.0. For detail testing criteria, please contact BemaxTechnology
** For sub-zero operating temperature, a wide temperature HDD drive or Solid State Disk (SSD) is required.

LIST

Power Backup Modules:

Ordering Information

POC-400

Intel® Elkhart Lake Atom® x6425E 울트라 컴팩트 DIN-Rail 팬리스 러기드 컴퓨터, 2.5GbE 1개, 2.5G PoE+ 2개, USB 3.1 Gen1 2개

POC-410

Intel® Elkhart Lake Atom® x6425E 울트라 컴팩트 DIN-Rail 팬리스 러기드 컴퓨터, 2.5GbE 3개, USB 3.1 Gen1 2개

Optional 1x 3.5 mm jack for mic-in and speaker-out

* MezIO™ 모듈 지원

MezIO™ 모듈은 고속 커넥터를 통해 컴퓨터 신호, 전원, 컨트롤 신호를 제공합니다. MezIO™ 모듈을 통해 RS-232/422/485, Isolated DIO, 점화 전원 컨트롤과 같은 애플리케이션 지향적 I/O를 갖춘 애플리케이션 특화 시스템을 사용할 수 있습니다.

Optional Accessories

PA-60W-OW

60W AC/DC 전원 어댑터, 12V / 5A DC 출력, 터미널 블록 용 코드 끝 단자, 작동 온도 : -30°C~60°C

Wmkit-V-POC300

Wall mounting assembly for POC-300, POC-400, POC-40 series, vertical type

Wmkit-H-POC300

Wall mounting assembly for POC-300, POC-400 series, horizontal type

Cbl-DB9F-3DB9M-15CM

1x DB9 (Female) to 3x DB9 (Male), length: 15CM
