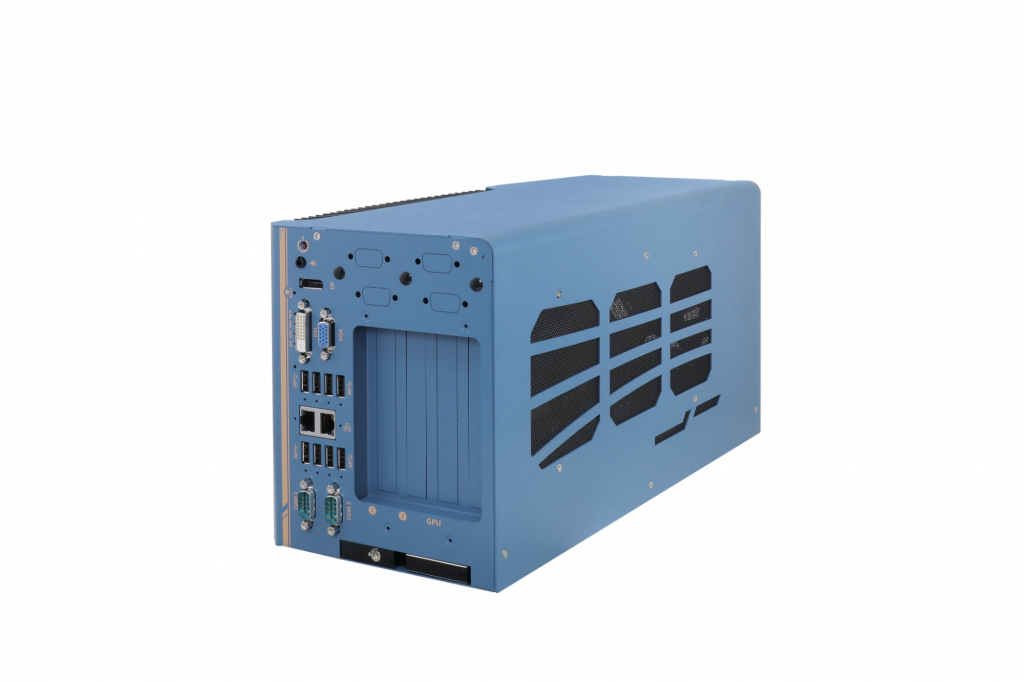

Nuvo-8108GC GPU Fanless PC RTX3070 엣지AI 산업용컴퓨터

NVIDIA® RTX 30 시리즈 그래픽 카드와 Intel® Xeon® E 및 9/8세대 Core™ CPU를 지원하는 산업용 컴퓨터, GPU 컴퓨팅 Edge AI 플랫폼

Nuvo-8108GC GPU Fanless PC RTX3070 엣지AI 산업용컴퓨터

  • Supports an NVIDIA RTX 30 series graphics card
  • Supports Intel® Xeon® E or 8th/ 9th-Gen Core™ i7/ i5 LGA1151 CPU
  • Up to 128GB ECC/ non-ECC DDR4 2133 (4x SODIMM)
  • 2x PCIe x16 slot@Gen3, 8-lanes, 2x PCIe x8 slots@Gen3, 4-lanes*
  • 1x M.2 M key, 1x M.2 B key and 2x full-size mini-PCIe sockets
  • 8~48V wide-range DC input with built-in ignition power control
  • Patented thermal design for -25°C to 60°C rugged operation*
  • Patented damping brackets* to withstand 3 Grms vibration
Overview
Introduction



Neousys의 산업용 Fanless PC Nuvo-8108GC는 산업용 설계와 인비어클 특성을 갖춘 러기드 Edge AI 플랫폼입니다. 250W NVIDIA® GPU를 지원하는 특별한 설계는 자율주행, 비전 인스펙션과 영상감시, 보안 등의 떠오르는 GPU-가속 Edge AI 컴퓨팅을 위해 FP23에서 14TFLOPS를 처리하는 엄청난 GPU파워를 제공합니다.



산업용 Fanless PC Nuvo-8108GC는 Intel® Xeon® E 또는 9th/8th-Gen Core™ i CPU의 최대 8코어/16스레드와 이에 상응하는 최대128GB ECC or non-ECC DDR4 메모리를 지원하는 워크스테이션급의 Intel® C246 chipset 으로 구동됩니다. 산업용 Fanless PC Nuvo-8108GC는 내부에 1개의 2.5″ HDD/SSD Bay와 편리한 교체를 위해 외부에 1개의 2.5″ HDD/SSD Hot-Swap Tray를 제공하고 있으며 데이터의 빠른 읽기/쓰기 성능을 위해 M.2 2280 NVMe Socket을 가지고 있습니다. 전면 엑세스가 가능한 GbE과 USB3.1(Gen2/Gen1)은 견고한 체결을 위해 스크류-락 메커니즘을 채용했습니다. 산업용 Fanless PC Nuvo-8108GC는 GPU 설치를 위한 PCIe x16(8-lanes) Slot과 더불어 데이터 수집, 분석, 커뮤니케이션을 수행할 확장 카드를 설치하기 위해 또 하나의 PCIe x16(8-lanes) Slot과 2개의 PCIe x8(4-lanes) Slot을 동시에 제공합니다.



산업용 Fanless PC Nuvo-8108GC는 8~48V의 광범위한 DC 입력을 수용하고 250W GPU에 필요한 전력소모를 처리하기 위한 새로운 전원 공급 설계를 가지고 있습니다. 또한 빌트-인 점화 전원 컨트롤이 있어 차량에 설치함과 동시에 차량의 전원을 직접 공급받을 수 있습니다. 기계적인 측면에서 산업용 Fanless PC Nuvo-8108GC에는 Neousys만의 특허받은 열분산 설계, 충격흡수 댐핑 브라켓과 함께 다양한 조건에서 GPU의 안정적 작동와 견고한 체결을 보장하는 프레스 바가 융합되어 있습니다. 산업용 Fanless PC Nuvo-8108GC는 산업용 GPU 플렛폼에서 TFLOPS를 향한 끊임없는 요구에 대한 Neousys의 응답입니다. 산업 등급의 파워와 뛰어난 써멀, 기계적 설계를 갖추고 있어 연구실부터 현장 애플리케이션에 이르기까지 다채로운 Edge AI 인퍼런스 애플리케이션을 뒷바침하는 믿을 수 있는 제품입니다.

Nuvo-8108GC is a rugged edge AI platform with industrial-grade design and in-vehicle features. Designed specifically to support a high-end 250W NVIDIA® graphics card, it offers tremendous GPU power up to 14 TFLOPS in FP32 for emerging GPU-accelerated edge computing, such as autonomous driving, vision inspection and surveillance/ security.

Nuvo-8108GC is powered by Intel® Xeon® E or 9th/ 8th-Gen Core™ (up to 8-core/ 16-thread) CPUs coupled with workstation-grade Intel® C246 chipset to support up to 128 GB ECC or non-ECC DDR4 memory. The system incorporates an internal 2.5″ HDD/ SSD tray and one hot-swappable 2.5″ HDD/ SSD tray for easy replacement. There is also an M.2 2280 NVMe socket for the fast read/ write performance. Its front-accessible GbE and USB 3.1 Gen1/ Gen2 ports feature screw-lock mechanisms for securing cable connections. In addition to the x16 PCIe slot (8-lanes) for GPU installation, Nuvo-8108GC has other two x8 PCIe slots (4-lanes) and two x16 PCIe slot (8-lanes) for expansion cards to extend function sets like data collection,analytics and communication.

Nuvo-8108GC has a brand new power delivery design to accept 8~35V wide-range DC input and to handle heavy power requirements from 250W GPU. Along with built-in ignition control, it’s feasible to deploy it on a vehicle and directly power it via the car’s power system. Mechanical wise, Nuvo-8108GC incorporates Neousys’ patented heat dissipation design*, damping brackets* and patent-pending GPU press bar, making it steady and rock-solid in various conditions. With industrial-grade power, thermal and mechanical design, it pushes versatile AI inference applications from laboratories to field applications, where reliability matters.

Nuvo-8108GC 제작 블로그 링크입니다.(클릭)



#Nuvo-8108GC #산업용PC #Fanless PC #RTX3070 #GPU #스마트 팩토리 #Edge AI

Specifications
System Core
Processor Supporting Intel® Xeon® E and 8th/ 9th-Gen CPU (LGA1151 socket)
– Xeon E 2176G/ 2288G
– i7-8700, i7-8700T, i7-9700E, i7-9700TE
– i5-8500, i5-8500T, i5-9500E, i5-9500TE
– i3-8100, i3-8100T, i3-9100E, i3-9100TE
Memory Up to 128 GB ECC/ non-ECC DDR4 2133 SDRAM(four SODIMM slots)
Graphics Independent GPU via x16 PEG port, or integrated Intel® UHD Graphics 630
Chipset Intel® C246 Platform Controller Hub
AMT Supports AMT 12.0
TPM Supports TPM 2.0



I/O Interface
Ethernet 1x Gigabit Ethernet port by Intel® I219-LM
1x Gigabit Ethernet port by Intel® I210-IT
Native Video Port 1x VGA connector, supporting 1920 x 1200 resolution
1x DVI-D connector, supporting 1920 x 1200 resolution
1x DisplayPort connector, supporting 4096 x 2304 resolution
Serial Port 2x software-programmable RS-232/ 422/ 485 ports (COM1/ COM2)
Isolated DIO 4x isolated DI and 4x isolated DO)
USB 4x USB 3.1 Gen2 (10 Gbps) ports
4x USB 3.1 Gen1 (5 Gbps) ports
1x USB 2.0 ports (internal for dongle use)
Audio 1x 3.5 mm jack for mic-in and speaker-out
Expansion Bus/ Internal I/O Interface
PCI Express 2x PCIe x16 slot@Gen3, 8-lanes
2x PCIe x8 slots@Gen3, 4-lanes
M.2 1x M.2 2242 B key socket supporting dual SIM mode with selected M.2 LTE module
mini-PCIe 2x full-size mini PCI Express socket



Storage interface
SATA 1x hot-swappable HDD tray for 2.5″ HDD/ SSD installation
1x Internal SATA port for 2.5″ HDD/ SSD installation, supporting RAID 0/ 1
M.2 1x M.2 2280 M key socket (PCIe Gen3 x4) for NVMe SSD or Intel® Optane™ memory installation
mSATA 2x full-size mSATA port (mux with mini-PCIe)



Power Supply

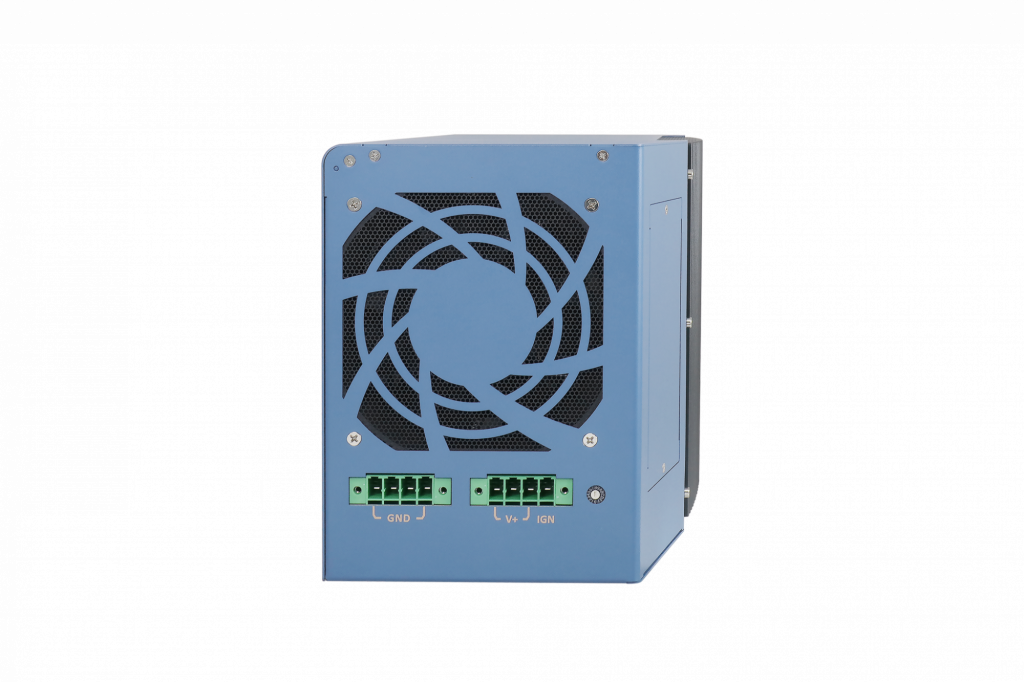

DC Input 2x 4-pin pluggable terminal block for 8~48V DC input with ignition control [1]
Mechanical
Dimension 170 mm (W) x 360 mm (D) x 186 mm (H)
Weight 5 Kg
Mounting Neousys’ patented damping brackets (standard)
Environmental
Operating temperature with 35W CPU and one NVIDIA® 250W GPU
-25°C ~ 60°C ***
with >= 65W CPU and one NVIDIA® 250W GPU
-25°C ~ 60°C **/ *** (configured as 35W TDP mode)
-25°C ~ 50°C **/ *** (configured as 65W TDP mode)
Storage Temperature -40°C ~ 85°C
Humidity 10%~90% , non-condensing
Vibration Operating, MIL-STD-810G, Method 514.6, Category 4; and 3 Grms, 5-500 Hz, 3 Axes
Shock Operating, MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II
EMC CE/ FCC Class A, according to EN 55024 & EN 55032

[1] System load under 100W, the required DC input range is 8V to 48V
System load between 100W to 480W (single GPU), the required DC input range is 18V to 48V
[2] For i7-9700/ 8700 running at 65W mode, the highest operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading is applied. Users can configure CPU power in the BIOS to obtain higher operating temperatures.
[3] For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required

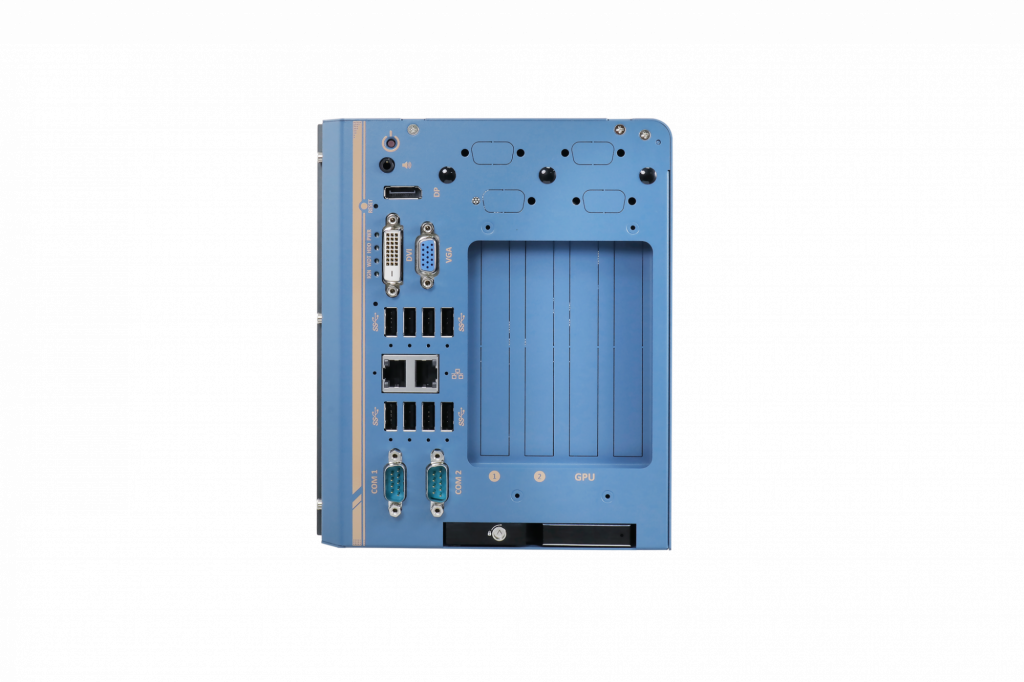

External I/O Panel
No. Item Description
1. Power button 시스템을 켜거나 종료할 수 있습니다.
2. Speaker-out 3.5mm jack 사운드 출력을 위한 스피커 출력 잭입니다.
3. Display Port 디스플레이 해상도를 최대 4096X2304까지 지원가능합니다.
각각의 어댑터/케이블을 통해 HDMI/DVI와 호환이 가능합니다. (해상도는 달라질 수 있습니다.)
4. Reset button 시스템을 수동으로 재설정할 수 있습니다.
5. LED indicator 위에서 아래로 4개의 시스템 LED는 PWR (시스템 전원)입니다.
HDD (하드 디스크 드라이브), WDT (워치 독 타이머) 및 IGN (점화)
제어)이 있습니다.
6. DVI port DVI-D 출력은 최대 1920×1200@60Hz의 해상도를 지원하며 어댑터를 통해 다른 디지털 연결과 호환됩니다.
7. VGA port VGA 출력은 최대 1920×1200@60Hz의 해상도를 지원합니다.
8. USB 3.1
Gen2 port		 USB3.1 Gen 2 포트(SuperSpeed+)를 최대 10Gbps로 제공하며, 기존 SuperSpeed USB3.1 Gen. 1 연결에 대한 대역폭에 두 배입니다.
USB3.0, USB2.0과도 역호환됩니다.
9. GbE port Intel® I219-LM에 의한 1x 기가비트 이더넷 포트.
Intel® I210-IT에 의한 1x 기가비트 이더넷 포트.
10. USB 3.1
Gen1 port		 USB3.1 Gen 1은 최대 5Gbps의 데이터 처리 성능을 제공합니다.
11. COM port 소프트웨어 선택 가능한 RS-232/422/485 포트입니다. COM1과 COM2의 작동모드는 BIOS에서 설정할 수 있습니다.
12. PCIe slots 2개의 PCIe x8 슬롯 @ Gen3, 4-lanes 확장 슬롯입니다.
13. GPU slot PCIe x16 슬롯 @ Gen3, 8-lanes 확장 슬롯입니다.
14. 2.5” HDD/
SSD slot		 핫 스왑 기능을 제공하는 HDD 확장 트레이입니다.



More Details
No. Item Description
1. Display Port

– DP (DisplayPort) 출력은 주로 비디오 소스를 연결하고 오디오를 디스플레이 장치로 전달하는 디지털 디스플레이 인터페이스입니다.

– DP를 연결하면 최대 4K UHD (4096 x 2304) 해상도를 제공할 수 있습니다.

– 이 시스템은 수동 DP 어댑터 / 케이블을 지원하도록 설계되었습니다. DP-to-HDMI 케이블 또는 DP-to-DVI 케이블을 사용하여 다른 디스플레이 장치에 연결할 수 있습니다.
2. COM port  2개의 COM 포트는 산업용 등급 ITE8786 Super IO 칩 (-40° C~85° C)을 사용하여 구현되며 최대 115200 bps 전송 속도를 제공하고 소프트웨어 구성 가능한 RS-232/422/485 포트입니다.
3. 2.5” HDD/SSD slot 이 시스템에는 핫 스왑 가능한 슬롯을 통해 외장 2.5″ HDD/SSD가 있습니다. 간편한 액세스를 위해 설계된 HDD/SSD 슬롯은 잠금 장치로 고정되며, OS 설치를 위해 내장 HDD/SSD 드라이브와 결합하여 RAID 모드 0/1 구성을 지원합니다(내부 HDD와 결합).



LIST
Expansion PCIe Cards:
Ordering Information
Nuvo-8108GC

Industrial-grade edge AI platform supporting 250W NVIDIA® GPU Card, Intel® Xeon® E and 8th/ 9th-Gen Core™ processor with 8~35V wide-range DC input and built-in ignition control
